充填剤入りPTFE素材・圧縮成形品

  • 製品情報
  • 加工用素材

概要

充填材を加えることで、ふっ素樹脂(PTFE)の特長である耐熱性・耐薬品性のほかに、耐摩耗性や・耐クリープ特性・機械的特性を付与させた圧縮成形品です。PTFEの各種部品加工はもちろんのこと、加工部品の寸法に合わせた素材成形までを一貫して生産します。

切削加工も可能です。

用途

・パッキン・ガスケット
・バルブシート
・ベローズ
・ボールシート
・ピストンリング
・軸受 他

使用温度範囲

-60°C 〜 +260°C

特長

●非粘着性・耐薬品性・電気絶縁性・低摩擦性 ・耐熱性に優れています。
●充填材を使用することで、上記の特長に耐摩耗性や、耐クリープ特性、機械的特性を付与することができます。

PTFE圧縮成形品の種類とグレード

PTFE圧縮成形品の種類

名称 解説 用途
バージン あらゆるシール材、単体部品として耐薬品・耐磨耗・耐熱性に優れた性質を有する代表的な材料です。 パッキン、ガスケット、バルブシートなど。
変性タイプ 耐クリープ・屈曲寿命・引張り強度等に優れており、動的シール材に適した新種のPTFEです。 ガスケット、バルブシート、ベアリングパッドなど。
グラスファイバー(充填材) 科学的・電気的性質にほとんど影響を及ぼさず、機械的特性、耐摩耗性を大幅に改良したものであるが、相手材を磨耗させる欠点があります。 ベアリング、ガスケット、バルブディスクなど。
グラファイト(充填材) 耐コールドフロー性を向上させ、初期磨耗・始動抵抗が少なく、熱伝導性が良好であり、耐薬品性にも優れているため、化学用として特に適しています。 ガスケット、パッキンなど。
ブロンズ(充填材) 耐摩耗性・強度・圧縮強さを向上したものです。金属製のフィーラーですので熱伝導性は良好ですが、耐薬品性は低下します。 橋梁支承、ゲート軸受、ピストンリングなど。
カーボンファイバー(充填材) 圧縮強度・クリープ特性に優れています。特にクリープは、200度以上の高温領域で大幅に改善されます。更に、耐摩耗性に優れ、水中での摩耗特性も良好です。 軸受、メカニカルシール、ベアリングパッド、ピストンリングなど。
二硫化モリブデン(充填材) 単独で充填材として用いられることはほとんどなく、一般にグラスファイバー・ブロンズなどと共に使用し、少量加えることによって、硬度・引張り強度・耐摩耗性および電気絶縁性を改良することができます。 ピストンリング、テープライナー方式軸受など。
エコノール(充填材) 軟質金属材向け軸受けに適しています。水中での使用にも対応しています。 軸受、ピストンリングなど。

グレード

グレード
バージン 変性タイプ ガラス15% ガラス20% ガラス25%

ガラス25%
モリブデン5%

ガラス20%
グラファイト5%

カーボン10% カーボン15% カーボン25% グラファイト
15%
カーボン
グラファイト
25%
ブロンズ60% エコノール20%

※1 高さは最小50mm~最大150mmまで別途対応が出来ます(但し、101mm以上は肉厚10mm以上となります。)
※2 上記以外でも特殊サイズ・異形状(角型・ボールetc)も取り揃えております。詳細はご相談下さい。

圧縮成形品寸法表

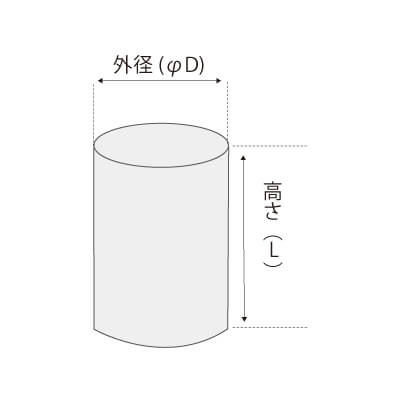

■PTFEロッド

外径(φD)      高さ(L)
寸法(mm) 公差  基準寸法 公差
φ10~φ100
(1mmとび)
+5
-0
100※1 +5
-0
φ101~φ170
(2mmとび)
+7
-0
100※1 +5
-0
φ171~φ200
(2mmとび)バージンのみ
+7
-0
100※1 +5
-0

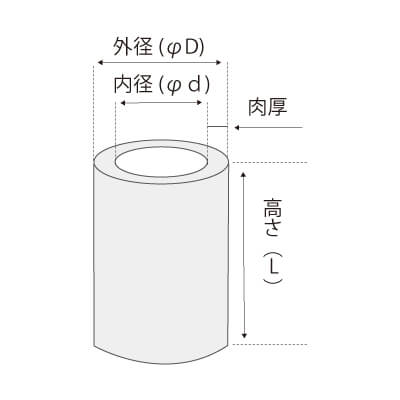

■PTFEパイプ

外径(φD) 内径(φd) 高さ(L)
寸法(mm) 公差 寸法(mm) 公差 基準寸法 公差
φ16~φ100
(1mmとび)
+5
-0
φ8~φ90
肉厚5mm以上
+5
-0
100※1 +5
-0
φ101~φ200
(2mmとび)
+7
-0
φ10~φ186
肉厚7mm以上
+0
-7
100※1 +5
-0
φ201~φ300
(5mmとび)
+10
-0
φ20~φ280
肉厚10mm以上
+0
-10
100※1 +5
-0

※1 高さは最小50mm~最大150mmまで別途対応が出来ます(但し、101mm以上は肉厚10mm以上となります。)
※2 上記以外でも特殊サイズ・異形状(角型・ボールetc)も取り揃えております。詳細はご相談下さい。

圧縮成形加工品

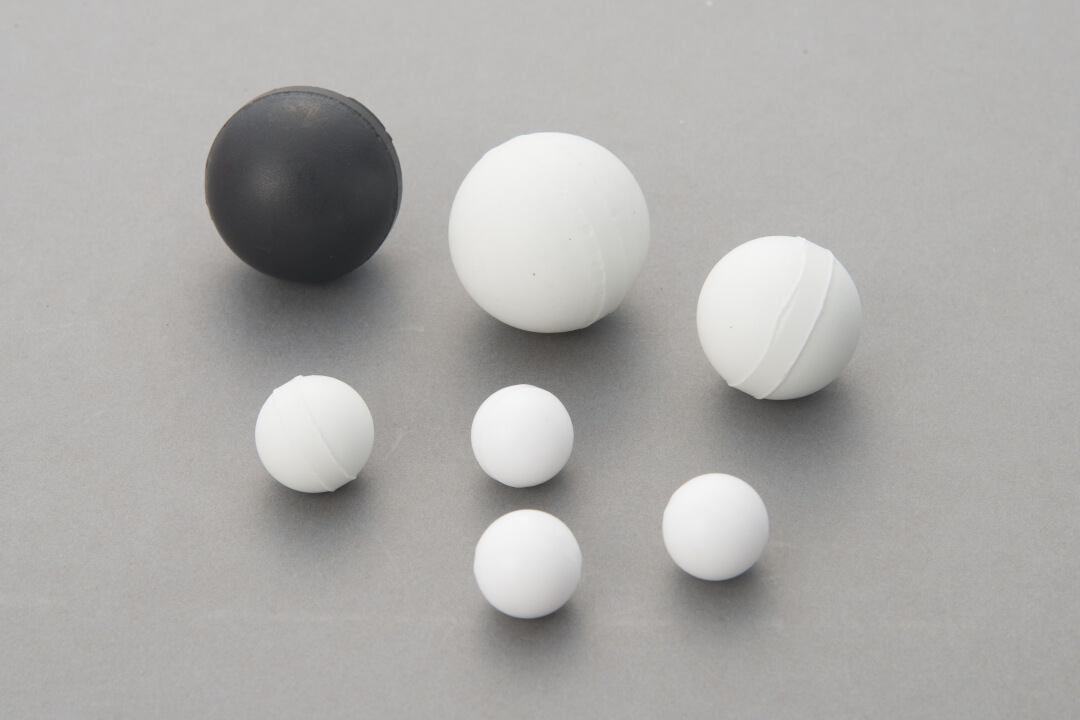

ボール

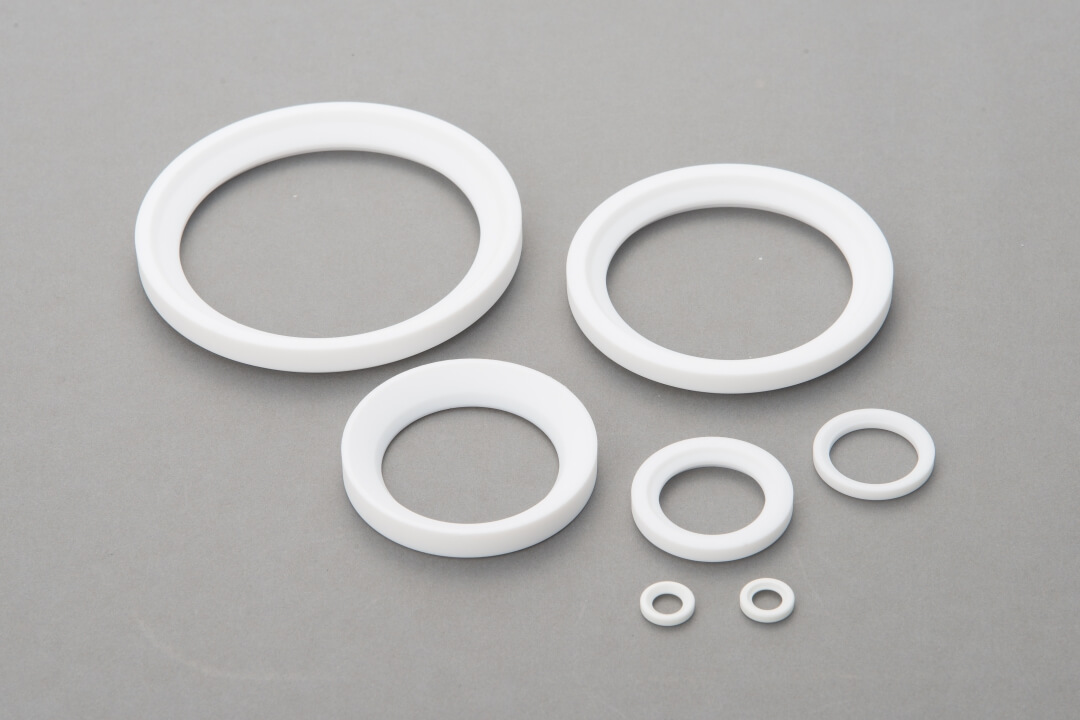

ボールシート・パッキン

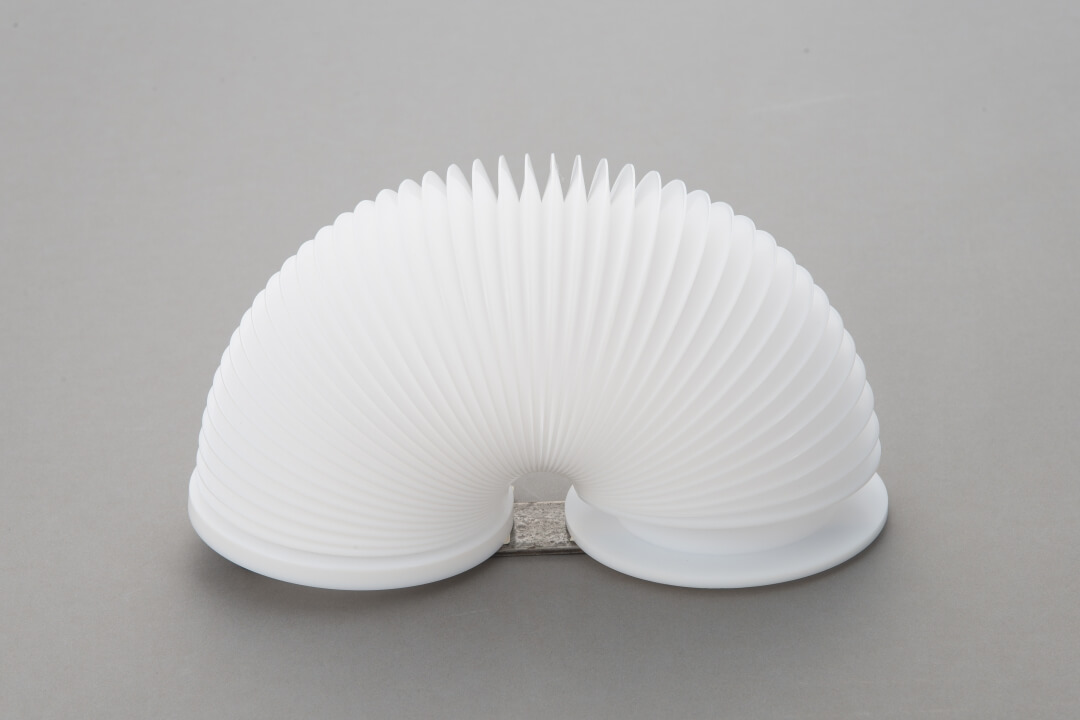

ベローズ

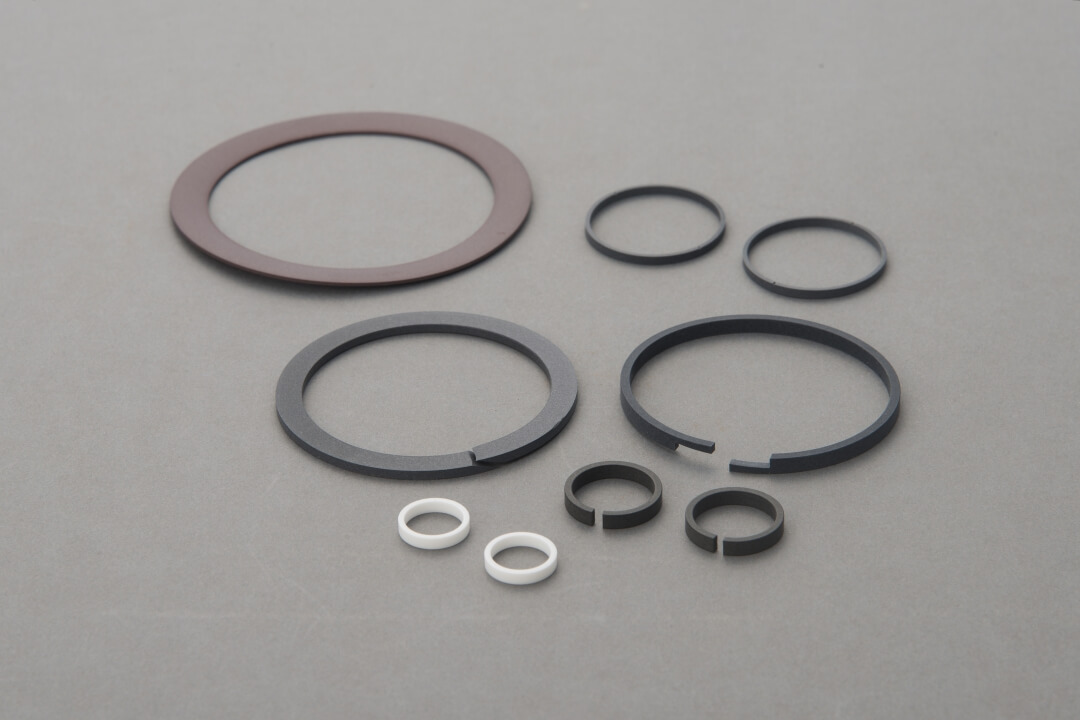

ピストンリング・軸受
