高周波基板

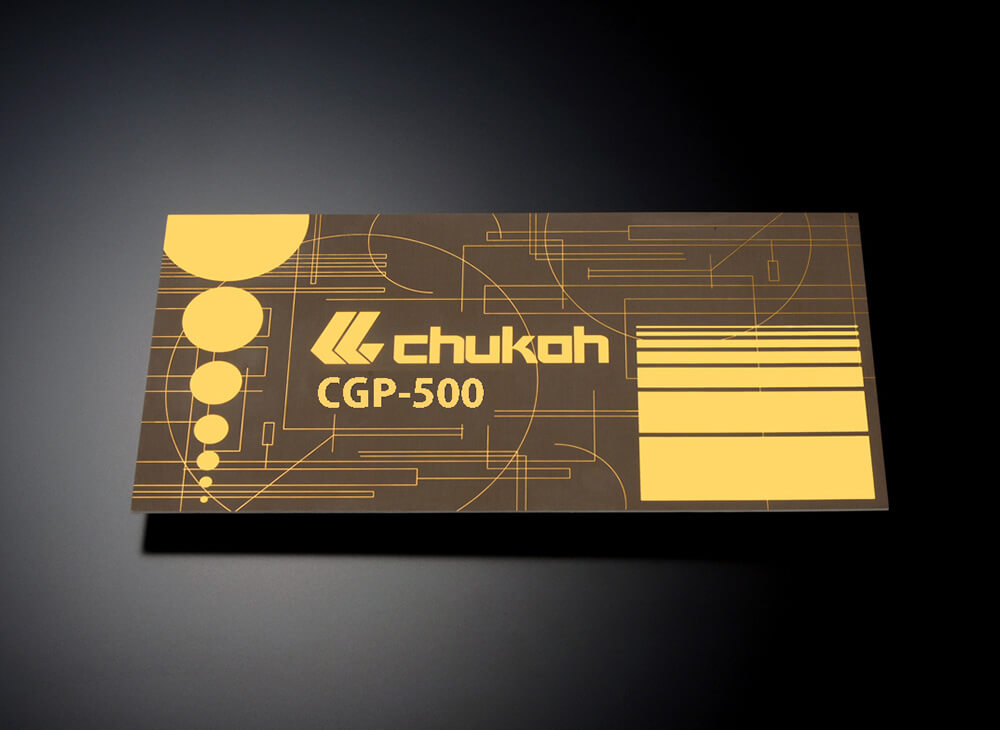

CGP-500A
- 高周波基板
- 高周波タイプ
- UL規格
- ROHS対応
概要
ふっ素樹脂含浸ガラスクロスを誘電体とした銅張積層板です。ふっ素樹脂の特性を持ちつつ、広い周波数帯域で安定した誘電率、高周波数帯域で極めて小さい誘電正接を有しています。
用途
衛星通信/衛星放送/各種移動体通信システム/ ITSにおけるETCやAHS/地域無線通信網(WLL)/ CPU/計測機器/人工衛星搭載機器など

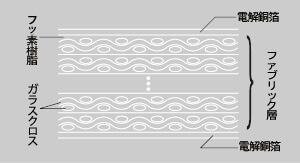

構造
特長
●引きはがし強さ、吸水率、スルーホール加工性等に優れています。
●高い寸法安定性、機械的強度を有しています。
●比誘電率は2.6です。
一般寸法表
呼び厚(mm) | 厚みの許容差 | 比誘電率 | 誘電正接 | ||
---|---|---|---|---|---|
1020×1220 | 510×1220 | 300×300 | |||
0.4 | ±0.04 | ±0.04 | ±0.04 | 2.6 | <0.0025 |
0.5 | +0.04 | ±0.03 | |||
0.6 | +0.04 | ±0.03 | |||
0.8 | ±0.05 | ±0.05 | ±0.04 | ||
1.0 | ±0.06 | ±0.06 | ±0.04 | ||
1.2 | ±0.06 | ±0.06 | ±0.04 | ||
1.6 | ±0.08 | ±0.08 | ±0.05 | ||
2.0 | ±0.10 | ±0.10 | ±0.05 | ||
2.4 | ±0.10 | ±0.10 | ±0.06 | ||
3.2 | ±0.12 | ±0.12 | ±0.05 | ||
2.4 | ±0.10 | ±0.10 | ±0.05 | ||
3.2 | ±0.12 | ±0.12 | ±0.06 |
※CGP-500AはUL取得品です。
※比誘電率の公差は1品種に対し、±0.05を基準とします。
※銅箔は、1/2oz、1oz電解銅箔両面を標準としますが、その他厚みの電解銅箔、片面銅箔、圧延銅箔および特別寸法が必要な場合は別途ご相談ください。
公称厚み | 純度 | ||
---|---|---|---|
1/3oz | 0.012mm | ±0.003 | 99.8%以上 |
1/2oz | 0.018mm | ±0.005 | |
1oz | 0.035mm | +0.010 -0.005 |
|
2oz | 0.070mm | +0.018 -0.008 |
特性表
試験項目 | 試験条件 | 測定値(1.6mm厚) |
---|---|---|
比重 | A | 2.2 |
体積抵抗率(Ω・cm) | A | 1015 |
C-96/40/90 | 1014 | |
表面抵抗率(Ω) | A | 1014 |
C-96/40/90 | 1014 | |
絶縁抵抗(Ω) | A | 1013 |
D-2/100 | 1013 | |
線膨張係数(ppm/°C) | ‐60°C~150°C | 21 |
引きはがし強さ(kN/m) | A | 3 |
200°C 雰囲気 |
1.5 | |
曲げ強さ(N/mm2) | A | 100 |
吸水率 | — | 0.01 |
耐薬品性 | — | 優 |
燃焼性 | — | 不燃 |
※引きはがし強さは1oz銅箔(0.035mm)の測定値です。
