ふっ素樹脂ファブリックとは、ガラスクロスやアラミドクロスなどの工業用クロスにふっ素樹脂(PTFE)を含浸、焼成したシート状の複合材料です。
ふっ素樹脂の含浸量や使用するクロスの厚さ等、豊富な規格があるため、様々な用途で使用することが可能です。
この記事では、ふっ素樹脂ファブリックの特徴や用途を詳しく解説いたします。
目次
・ふっ素ファブリックとは?
・ふっ素樹脂ファブリックの特徴
・耐熱性
・滑り性
・非粘着性
・電気絶縁性
・耐薬品性
・ふっ素樹脂ファブリックの主な用途
・ふっ素樹脂ファブリックの紹介
・FGF-400シリーズ
・MSシリーズ
・デュアルファブリック
・FGY-500-10 BLUE
・製品シリーズ別比較表
・品番表示について
・まとめ
ふっ素樹脂ファブリックとは?
ふっ素樹脂ファブリックに使用されるふっ素樹脂は、フッ素原子を含むプラスチック原料の総称です。
PTFE(ポリテトラフルオロエチレン)やPFA(パーフルオロアルコキシアルカン)をはじめとする9品種があり、耐熱性・滑り性・非粘着性・耐薬品性・絶縁性・耐候性に優れた性質を同時に兼ね備えるプラスチックです。
なお、一般的にふっ素樹脂のことを"テフロン™"といいますが、"テフロン™"とはケマーズ社が製造するふっ素樹脂の商品名になります。

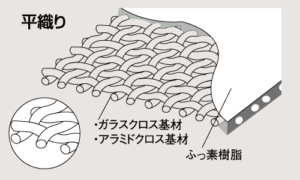

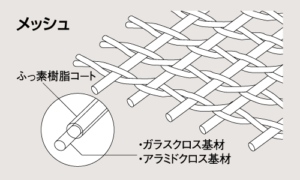

このふっ素樹脂をガラスクロスやアラミドクロスなど工業用クロスに複合し、シート状に加工したものがふっ素樹脂ファブリックです。ふっ素樹脂ファブリックにはスタンダード品の平織りタイプと、通気性や耐水蒸気性に優れるメッシュタイプがあり、ヒートシール時の離型シートや食品製造工程の搬送用ベルト、調理時のクッキングシートなど、様々な特性を持つふっ素樹脂の性質を生かした幅広い用途で使用することができます。
ふっ素ファブリックの特徴
・耐熱性
プラスチックの中ではトップクラスの耐熱性・耐寒性を持っています。
低温から高温まで幅広い温度範囲で使用できます。
・滑り性
あらゆる固体の中で最小の動摩擦係数を持っています。
摩擦抵抗がほとんどかからないため、ファブリックの表面は滑りやすく、粘性の高い材料や食品も容易に搬送することができます。
・非粘着性
いかなる物質がくっつかない特性を持っています。
離型性ともいわれ、仮にくっついたとしても容易に剥がせる性質があります。
・電気絶縁性
プラスチックの中で最高レベルの電気絶縁性を持っています。
そのため、デバイス製造工程や電子部品などにも使用可能です。
・耐薬品性
安定した分子構造を持ち、ほとんどの薬液や溶剤に対して不活性です。
強酸や強アルカリに触れても不純物を起こしにくい性質があるため、薬液を扱う際のマットとして使用することができます。
ふっ素樹脂ファブリックの主な用途
ヒートシール機やプレス機の使用にはプラスチックフィルムの溶融温度以上の熱と圧力が加えられ、圧着時にはフィルムとヒーターがくっつかないようにするため、耐熱性と離型性が必要になります。
なお、生産性を高めるためには150℃以上の高い温度を使用し、短時間で何度も圧着する場合もあります。
そこで、当社のふっ素樹脂ファブリックをヒートシール機やプレス機の圧着部分に使用することで、耐熱性によりヒーターを保護し、離型性によりフィルムとヒーターのくっつき防止も可能になります。
その他にも耐熱性や離型性が求められるクッキングシートとして使用することで、パンやクッキー生地の成型時に生地をシートから容易に剥がすことができ、冷蔵庫やオーブン、レンジなどで使用しても劣化することはありません。紙製のクッキングシートと違い、何度でも洗って使用することができます。
ふっ素樹脂ファブリックの紹介
ふっ素樹脂ファブリックには、ふっ素樹脂の含浸量や使用するクロスの厚さ等、豊富な規格があります。
当社では、下記のふっ素樹脂ファブリックを取り扱っています。用途ごとのご提案も可能ですので、お気軽にご相談ください。

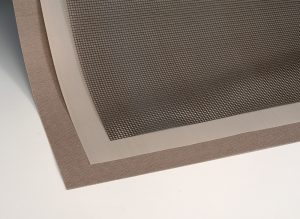

FGF-400シリーズ
ガラスクロスにふっ素樹脂を含浸、焼成したふっ素樹脂ファブリックのスタンダード品です。ガラスクロスの機械的強度とふっ素樹脂の優れた特性を併せ持っています。
詳しくはこちら

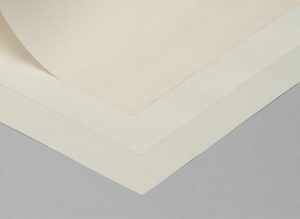

MSファブリック
表面に特殊樹脂層を形成し、従来のGタイプファブリックよりも離型性を約10倍に高めたファブリックです。特に粘性の高い材料に対して離型性を発揮するため、金型製袋時の離型シートや、溶断(サイドシール)製袋時の離型シートとして使用することができます。
詳しくはこちら

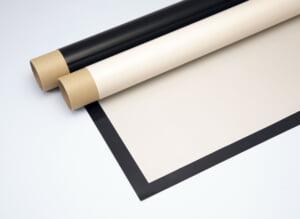

デュアルファブリック
ガラスクロスの表面にふっ素樹脂、裏面にシリコーン樹脂をコーティングした機能性複合材料です。シリコーン樹脂のグリップ機能とふっ素樹脂の離型・滑り機能を合わせ持っているため、食品製造時の作業マットや薬液を扱う際のマット、マウスパッドなどに使用することができます。
詳しくはこちら

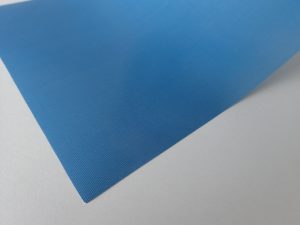

FGY-500-10 Blue
ふっ素樹脂ファブリックを青色に着色した製品です。着色しているため、通常のファブリックと比べて識別性が向上し、万が一破損した場合も異物として認識されやすい製品です。通常のファブリックと同様の性質を保つため、離型シートや絶縁材、断熱材などに使用することができます。
詳しくはこちら
【製品シリーズ別比較表】
【品番表示について】
ふっ素樹脂ファブリックの品番は、略称・基材・外観・樹脂含浸グレート・クロス組織・呼び厚によって分けられています。
耐熱性 | 耐寒性 | 引張強度 | 引裂強度 | 耐水蒸気 | 耐屈曲 | 剥離性 | |
FGN-500シリーズ | ◎ | ◎ | ◎ | ○ | × | △ | ○ |
---|---|---|---|---|---|---|---|
FAF-410シリーズ | ○ | ○ | ○ | ○ | ◎ | ○ | △ |
FGF-300シリーズ | ◎ | ◎ | ◎ | ○ | × | △ | ○ |
FGF-400シリーズ | ◎ | ◎ | ◎ | ○ | × | △ | ○ |
FGF-500シリーズ | ◎ | ◎ | ◎ | ○ | × | △ | ○ |
FGF-410シリーズ | ◎ | ◎ | △ | △ | × | △ | △ |
FGB-500シリーズ | ◎ | ◎ | ◎ | ○ | × | △ | ○ |
FAF-500/FKF-500 | ○ | ○ | ◎ | ◎ | ◎ | ○ | ○ |
HGF-500 | ◎ | ◎ | ◎ | ○ | × | △ | ◎ |
まとめ
当社のふっ素樹脂ファブリックについてご紹介いたしました。
ふっ素樹脂ファブリックは、耐熱性・滑り性・非粘着性・耐薬品性・絶縁性など多くの優れた性質を同時に兼ね備えているため、数多くのお悩みを解決する製品です。

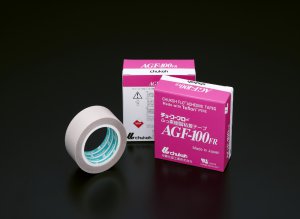

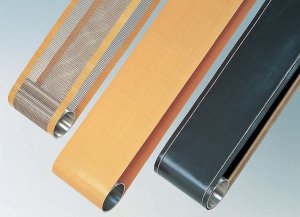

当社では、このふっ素樹脂ファブリックをベルト状にエンドレス加工した搬送用ベルトや、ふっ素樹脂ファブリックに粘着剤を塗布した粘着テープも取り扱っています。
ご興味をお持ちいただけましたら、お気軽にお問い合わせください。
